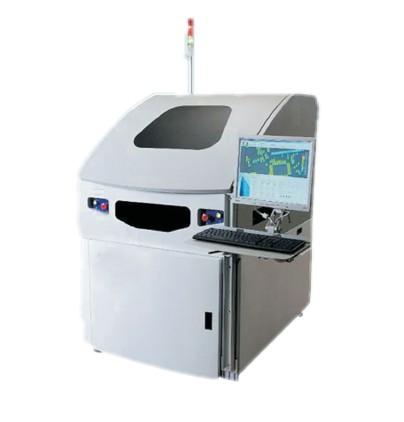

桌面型高速三维锡膏检测系统
强大的过程统计软件（SPC），提供丰富的工具，方便使用者实时监控生产中的问题，减少由于锡膏印刷不良造成的缺陷，从而有效的提升产品质量。
立即咨询
最大可检测高度由传统的±350um增加到±1200um，不仅可以检测锡膏，也适用于红胶和黑胶等不透明物体的检测。
运用可编程结构光栅（PSLM）结合相位调制轮廓测量技术（PMP）实现对SMT生产线中精密印刷焊锡膏进行100%的高精度三维测量。
可编程结构光栅（PSLM）的应用，从此改变了传统由陶瓷压电马达（PZT）驱动摩尔纹（Moiré）玻璃光栅的形式。取消了机械驱动及传动部分，大大提高了使用的便捷性，避免机械磨损和维修成本。
高精度走高帧数的4百万像素工业相机，配合精密级丝杆和导轨，实现高速稳定的检测。
采用专利技术的DL结合易于调节的RGB光源完美解决三维测量中的阴影效应干扰。
Gerber数据转换及导入，实现全板自动检测。人工Teach功能方便使用者在无Gerber数据时的编程及检测。
最大可检测高度由传统的±350um增加到±1200um，不仅可以检测锡膏，也适用于红胶和黑胶等不透明物体的检测。
友好简洁的操作界面，实现五分钟编程一键式操作。
强大的过程统计软件（SPC），提供丰富的工具，方便使用者实时监控生产中的问题，减少由于锡膏印刷不良造成的缺陷，从而有效的提升产品质量。
|
设备型号
|
Machine size
|
I1510
|
|
测量原理
|
Measurement Principle
|
3D白光PSLM PMP(可编程结构光栅相位调制轮廓测量技术)
|
|
测量项目
|
Measurements
|
体积、面积、高度、XY偏移、形状
Volume ,area,height,X/Y,position,bridging,shape,etc.
|
|
检测不良类型
|
Detection of Non-performing Types
|
漏印/少锡/多锡/、桥联，偏位、形状不良、版面污染
Insufficient/Excessive/Missing paste,bridge 2D&3D,paste displacement,shape deformity.etc.
|
|
相机配置
|
Camera Specification
|
400万像素超高帧工业像机（双轨可选800万像素相机） 4M/8M High-frame industrial camera
|
|
像素大小
|
Pixel
|
18um(可选10um、18um、20um)
|
|
精度
|
Accuracy
|
XY Position:10um;Height:小于1um
|
|
高度重复性精度
|
Height Repeatability
|
Height:<1um(4 Sigma);
|
|
体积重复性精度
|
Volume Repeatability
|
Volume:<1%(4 Sigma)
|
|
锡点重复性精度
|
SoldePaste Gage R&R
|
<10%
|
|
检测速度
|
Detection Speed
|
0.3sec/FOV
|
|
照明光源
|
Lighting Source
|
红/绿/蓝（R/G/B）
|
|
Mark点检测时间
|
Mark-point-Detection Time
|
0.5ses/pcs
|
|
最大测量高度
|
Maximum Measuring Height
|
±1200um
|
|
弯曲PCB最大测量高度
|
Maximum Measuring Height of PCB Warp
|
±3.5mm
|
|
最小焊盘间距
|
Minimum Pad Spacing
|
100um
|
|
最小测量大小
|
Smallest Size Measurement
|
长方形（Rectangle）:150um;圆形（Circle）:200um
|
|
最大PCB尺寸
|
Max PCB Size
|
50*50-510*510mm
|
|
PCB厚度
|
PCB Thickness
|
0.4-5mm
|
|
PCB 重量
|
PCB Weight
|
0-3kg(可选配5kg)
|
|
PCB搬送高度
|
PCB Transport Height
|
900±40mm
|
|
PCB传送方向
|
PCB Transfer Direction
|
L to R;R to L
|
|
SPC统计数据
|
SPC Statistics
|
Histogram;Xbar-R Chart;Xbar-S Chart;CP&CPK;%Gage Repeatability Data ,SPI Daily/Weekly/Monthly Reports
|
|
读取检测位置
|
Read Position Detection
|
支持Gerber Format (274x;274d)格式；人工Teach模式GAD X,Y,Part NO.,Package Type Import
|
|
操作系统支持
|
Operating System Support
|
Wings7 (64 bits) Professional
|
|
电源需求
|
Power Supply
|
220V AC/15A
|
|
气压需求
|
Air Supply
|
0.5MPa
|
|
设备规格
|
Equipment Dimension and Weight
|
W1000×D1000×H1450mm
|
|
设备重量
|
Equipment Weight
|
950kg
|
|
选配项
|
Option
|
离线编程系统， Gerber Conversion,外置条码读取器，PCB Support Pin电路板支撑装置、Repair Station Software、不间断电源UPS、3D高度校正治具、长焦镜头等
|
