随着对产品质量的要求及人工成本的不断提升，越来越多的制造商期望全自动化的制程，以此来提高效率、降低人工成本。ALD700就是为了实现广大制造商这一理想，其配备多重软件分析算法、多重应用模式和各项高实用的辅助功能，除此之外，还配备高精密度的运动系统、图像采集系统，使其检测速度更快、检出率更高、更稳定，以及在操作方面更为便捷。
*适用于炉后、炉前以及2D锡膏的检查
*X/Y轴运动采用高精度线性模组
*自动夹板
*自动轨道调宽
*配置明锐检查软件，容易编程，功能强大
*标配维修站软件
*标配相机读取1D/2D条码功能
*标配波峰焊检查软件
*双轨方案：
*可以同时检查两种不同产品
*轨道宽度可灵活设置，以适应与各种前后设备的连接
|
规格参数表：
|
|
|
|
|
|
设备型号 V2000 V2000D
|
|
|
系统参数
|
|
|
|
|
|
|
相机 500万德国工业相机
|
|
|
影像
|
|
|
|
|
|
|
光源 4色环形LED(R/G/B/W)
|
|
|
分辨率 10,15um可选
|
|
|
|
FOV 38.4*28.8mm（15um分辨率）
|
|
|
X/Y 运动 AC伺服马达， 线性模组
|
|
|
高度 900±25mm
|
|
|
|
高度调整 自动
|
|
|
|
|
送板机构 进板流向 左到右 或 右到左
|
|
|
固定轨 前轨或者后轨，出厂前设定
|
|
|
可动轨 2,3,4可动
|
|
|
|
操作系统 WINDOWS 7
|
|
|
|
通信方式 Ethernet ,RS-232, SMEMA
|
|
|
电源 单相 220V, 50/60HZ, 2.5A
|
|
|
气压 0.4-0.6Mpa
|
|
|
|

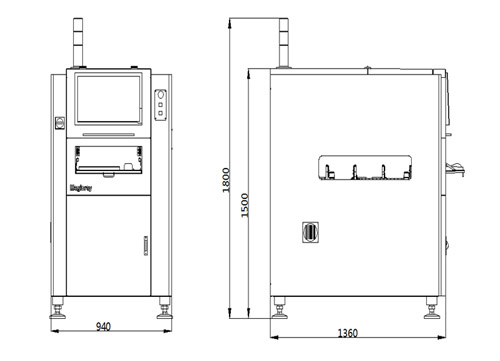

机器尺寸 W940*D1360*H1500 mm
|
|
|
重量 800kg 850kg
|
|
|
|
|
|
|
|
|
|
|
功能参数：
|
|
|
|
|
|
|
单轨：50*50-510*600mm
|
|
|
尺寸 50*50-510*600mm 双轨：50*50-510*W ( W1+W2<650mm )
|
|
|
|
|
|
|
|
|
厚度
|
|
≤6.0mm
|
|
|
|
|
翘曲
|
|
±3.0mm
|
|
|
|
|
上/下净高
|
|
30/60mm（标准）；上净
|
|
30/40mm（标准）； 上净高：20-
|
|
高：20-60mm可调
|
|
60mm可调
|
|
工艺边
|
|
3.0mm
|
|
|
|
|
锡膏
|
|
桥接, 偏位, 无锡, 少/多锡,异物
|
|
|
贴装
|
|
桥接，错件,缺件,极性,偏位,立碑,反转，破损，IC弯脚,异物
|
|
|
|
|
|
|
|
|
回流炉后
|
|
元件类：错件,缺件，极性，偏位,立碑，反转，破损，IC弯脚,异物
|
|
|
|
焊点类： 无锡，少/多锡，桥接，假焊，锡球
|
|
波峰焊后
|
|
插入针,无锡,少/多锡,孔洞,假焊,锡球
|
|
|
|
|
Chip: 03015，,01005及以上
|
|
|
检查元件
|
|
LSI: 0.3mm 间距及以上
|
|
|
|
|
|
其他: 异型元件
|
|
|
|
检查速度
|
|
180-200ms/FOV
|
|
|
|
|
|
|
|
|
|
|
软件
|
|
离线编程软件, SPC软件
|
|
|
|
周边硬件
|
|
离线编程PC, 维修站PC, 网络交换机, 网线, 外加读码头
|
|
治具
|
|
灰度校正板
|
|
|
